Мощность двигателя считают от нагрузки к двигателю: находят мощность на валу рабочей машины, делят ее на КПД передачи, умножают на коэффициент запаса и округляют вверх до значения стандартного ряда. После этого отдельно проверяют, хватит ли двигателю момента при пуске. Ниже каждый шаг с формулами и двумя примерами.
Ошибка в любую сторону обходится дорого. Двигатель с нехваткой мощности греется, срабатывает защита, обмотка стареет быстрее. Двигатель с избытком стоит дороже, а на малой нагрузке работает с низким КПД и плохим коэффициентом мощности. Поэтому считайте по порядку и не сокращайте путь.
Что собрать до расчета
Подставлять в формулы приблизительные цифры бессмысленно: результат будет настолько же приблизительным. Выпишите:
- тип машины: насос, вентилятор, конвейер, подъемник, станок, мешалка;
- рабочие параметры: момент и обороты, либо усилие и скорость, либо подачу и напор;
- схему передачи от двигателя к машине: муфта, ремень, цепь, редуктор;
- характер пуска: вхолостую, под нагрузкой, с большой инерцией;
- число пусков в час и длительность работы;
- условия места: температура, пыль, влага, взрывоопасная зона.
Для действующей линии часть данных проще измерить: обороты тахометром, нагрузку по току и паспорту старого двигателя.
Шаг 1. Мощность нагрузки на валу машины
Нагрузка это мощность, которую потребляет сама машина. Формула зависит от ее устройства.
- Вращение: P = M · n / 9550. Здесь P в киловаттах, M момент в ньютон-метрах, n обороты в минуту. При моменте 60 Н·м и 950 об/мин получается около 5,97 кВт.
- Прямолинейное движение и подъем: P = F · v / 1000, где F усилие в ньютонах, v скорость в метрах в секунду. При подъеме груза F = m · g.
- Центробежный насос: P = ρ · g · Q · H / η_нас. Подача Q в кубометрах в секунду, напор H в метрах, плотность жидкости ρ в кг/м3, результат в ваттах, для киловатт разделите на 1000. КПД насоса берут из его паспорта.
- Вентилятор: P = Q · Δp / η_вент, где Δp полное давление в паскалях, результат в ваттах. Для центробежных вентиляторов КПД обычно 0,4-0,7, для осевых 0,5-0,85.
Считайте по рабочей точке, а не по максимуму из каталога. Насос работает там, где его характеристика пересекается с характеристикой сети. Эта точка определяет реальные подачу, напор и мощность, а не максимум из каталога.
Шаг 2. КПД передачи: от вала машины к валу двигателя
Двигатель должен отдать машине не только полезную мощность, но и компенсировать потери в передаче. Формула простая: P_дв = P_нагрузки / η_пер. Если передач несколько, КПД перемножают.
Ориентиры для типовых передач из открытых справочных данных:
- ременная: 0,95-0,97;
- цепная: 0,92-0,95;
- одноступенчатый зубчатый редуктор: 0,96-0,98;
- червячный редуктор: 0,70-0,85.
У червячного редуктора разброс КПД настолько широк, что способен сдвинуть выбор на ступень стандартного ряда (пример 2). Точное значение зависит от передаточного числа и режима, поэтому берите его из каталога изготовителя конкретной модели.
Шаг 3. Коэффициент запаса
Запас нужен не «на всякий случай». Он закрывает неточность исходных данных, рост сопротивления по мере износа (засор, изношенные подшипники, загрязнение лопастей) и колебания напряжения в сети.
Типовые значения коэффициента по классам механизмов:
- вентиляторы и центробежные насосы: 1,1-1,2;
- ленточные конвейеры с равномерной нагрузкой: 1,2-1,3;
- поршневые насосы и конвейеры с неравномерной нагрузкой: 1,3-1,5;
- металлорежущие станки и подъемные механизмы: 1,2-1,5;
- дробилки и мельницы: 1,5-2,0.
Источники расходятся: одни называют общий запас 10-25 %, другие 20-30 %. Для малых мощностей диапазон сдвигают к верхней границе или выше: для вентиляторов мощностью 1-2 кВт в справочных данных встречается 1,5, а до 1 кВт доходит до 2. Расхождение нормально: окончательное число выбирают по тому, насколько вы уверены в исходных данных. Если нагрузку измерили, например токоизмерительными клещами на действующей машине, берите нижнюю границу диапазона, если оценили на глаз, верхнюю.
Не закладывайте запас дважды. Если нагрузку вы уже взяли с запасом «по максимальной производительности», дополнительный коэффициент превратит двигатель в заведомо недогруженный.
Шаг 4. Проверка пуска
При пуске двигатель разгоняет не только полезную нагрузку, но и инерцию вращающихся масс. Номинальной мощности для этого может не хватить, хотя в установившемся режиме все в порядке. Проверка сводится к одному условию: пусковой момент двигателя должен превышать момент сопротивления машины на всем участке разгона. Кратность пускового момента к номинальному смотрят в каталоге двигателя.
Тяжелый пуск характерен для вентиляторов с массивным колесом, конвейеров, запускаемых под загрузкой, мешалок с вязкой средой, дробилок. Если проверка не проходит, есть три выхода: двигатель на ступень мощнее, пуск через преобразователь частоты или разгрузка машины на старте. Схема «звезда-треугольник» подходит, только когда момент сопротивления в начале пуска невелик: она заметно снижает и пусковой ток, и пусковой момент.
Преобразователь частоты и защитные аппараты подбирают по номинальному и пусковому току двигателя, поэтому комплектующие для автоматизации удобнее выбирать вместе с двигателем, а не после покупки.
Шаг 5. Округление по ряду и финальная проверка
Мощность с учетом КПД и запаса сверяют со стандартным рядом и выбирают ближайшее большее значение: 3; 4; 5,5; 7,5; 11; 15 кВт и далее. Округление вниз недопустимо, даже если расчетная мощность лишь немного превышает значение ряда. В таком случае вернитесь к исходным данным: если они измерены, а не оценены, обоснованно взять нижнюю границу диапазона запаса, а подгонять коэффициент без причины нельзя.
Затем проверьте остальное:
- режим работы по шильдику соответствует вашему циклу, а число пусков в час допустимо;
- частота вращения (число полюсов) подходит к передаточному числу;
- степень защиты и исполнение соответствуют условиям цеха, в том числе при взрывоопасной зоне.
Пример 1. Центробежный насос с ременной передачей
Данные учебные, в своем расчете подставьте реальные. Подача 50 м3/ч, напор 25 м, вода, КПД насоса 0,75, ременная передача 0,95, запас 1,2.
- Q = 50 / 3600 ≈ 0,0139 м3/с;
- гидравлическая мощность: 1000 · 9,81 · 0,0139 · 25 ≈ 3406 Вт;
- мощность на валу насоса: 3406 / 0,75 ≈ 4542 Вт;
- с учетом ремня: 4542 / 0,95 ≈ 4781 Вт;
- с запасом: 4781 · 1,2 ≈ 5737 Вт, то есть около 5,74 кВт.
Ближайшее большее значение ряда 7,5 кВт, потому что 5,5 кВт не хватает. Но перед заказом стоит остановиться: при запасе 1,1, нижней границе для центробежных насосов, расчет дает около 5,26 кВт, и 5,5 кВт проходит. Брать 1,1 допустимо, только если рабочая точка насоса измерена, а не оценена. Двигатель 7,5 кВт при нагрузке около 4,8 кВт будет работать примерно на 64 % номинала. Правильное решение принимают по реальной рабочей точке насоса и уверенности в данных, а не по одному округлению.

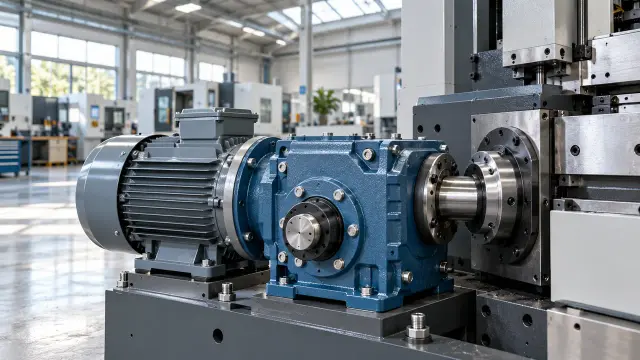

Пример 2. Привод через червячный редуктор
Данные тоже учебные. Нагрузка на выходном валу редуктора 2,0 кВт, станок, запас 1,2.
- при КПД редуктора 0,75: 2,0 / 0,75 ≈ 2,67 кВт, с запасом около 3,2 кВт, ближайшее значение ряда 4 кВт;
- при КПД редуктора 0,85: 2,0 / 0,85 ≈ 2,35 кВт, с запасом около 2,82 кВт, подходит 3 кВт.
Одна и та же нагрузка, а двигатели отличаются на ступень. Поэтому КПД червячной ступени нельзя брать «из головы»: запросите значение для конкретного передаточного числа.
Ошибки, которые чаще всего портят расчет
- Нагрузку считают по максимальной подаче насоса или вентилятора, а не по рабочей точке.
- Забывают КПД редуктора, особенно червячного.
- Запас закладывают дважды: в исходных данных и отдельным коэффициентом.
- Округляют вниз к ближайшему значению ряда.
- Проверяют мощность, но не проверяют момент при пуске.
- Берут двигатель с большим запасом, чтобы не думать, и получают недогруженный привод (подробнее в шаге 3 и в FAQ).
FAQ
Как рассчитать мощность электродвигателя по нагрузке?
Найдите мощность на валу машины по моменту и оборотам или по усилию и скорости. Разделите ее на КПД передачи, умножьте на коэффициент запаса из диапазона для вашего механизма и округлите вверх до значения стандартного ряда. Затем проверьте пусковой момент.
Какой запас по мощности электродвигателя нужен?
Для вентиляторов и центробежных насосов обычно 1,1-1,2, для ленточных конвейеров 1,2-1,3, для станков и подъемников 1,2-1,5, для дробилок до 2,0. Чем точнее измерена нагрузка, тем ближе к нижней границе.
Как учесть КПД передачи при выборе двигателя?
Разделите мощность нагрузки на КПД передачи. Если передач несколько, сначала перемножьте их КПД. Для ременной передачи ориентир 0,95-0,97, для червячного редуктора 0,70-0,85, точное значение берут из каталога.
Как рассчитать мощность двигателя для насоса и вентилятора?
Для насоса умножьте плотность жидкости, ускорение свободного падения, подачу и напор, разделите на КПД насоса. Для вентилятора умножьте подачу на полное давление и разделите на КПД вентилятора. Далее учтите передачу и запас.
Можно ли взять двигатель с большим запасом на всякий случай?
Не рекомендуется. Сильно недогруженный асинхронный двигатель работает с низким КПД и плохим коэффициентом мощности, а сам стоит дороже. Запас должен быть обоснован характером нагрузки и качеством данных. В примере 1 двигатель 7,5 кВт нес бы около 4,8 кВт, то есть примерно две трети номинала.
Какие данные передать поставщику для проверки расчета?
Те же данные, что в разделе «Что собрать до расчета»: тип машины и рабочую точку, схему передачи, характер и частоту пусков, режим работы, условия эксплуатации. При замене двигателя добавьте данные со старого шильдика.
