Кожухотрубні теплообмінники — це класичне та перевірене часом рішення для передачі тепла між двома середовищами. Завдяки своїй простій, але ефективній конструкції, вони широко застосовуються у промисловості, енергетиці, хімії, нафтопереробці та великих системах теплопостачання. Хоча сучасні пластинчасті моделі часто займають першість у компактності та тепловій ефективності, існує ряд ситуацій, де саме кожухотрубний теплообмінник буде найкращим вибором.
У цій статті розглянемо, які особливості має цей тип теплообмінника, коли його доцільно використовувати, та на які технічні параметри слід звертати увагу при виборі.
Конструктивні особливості кожухотрубного теплообмінника

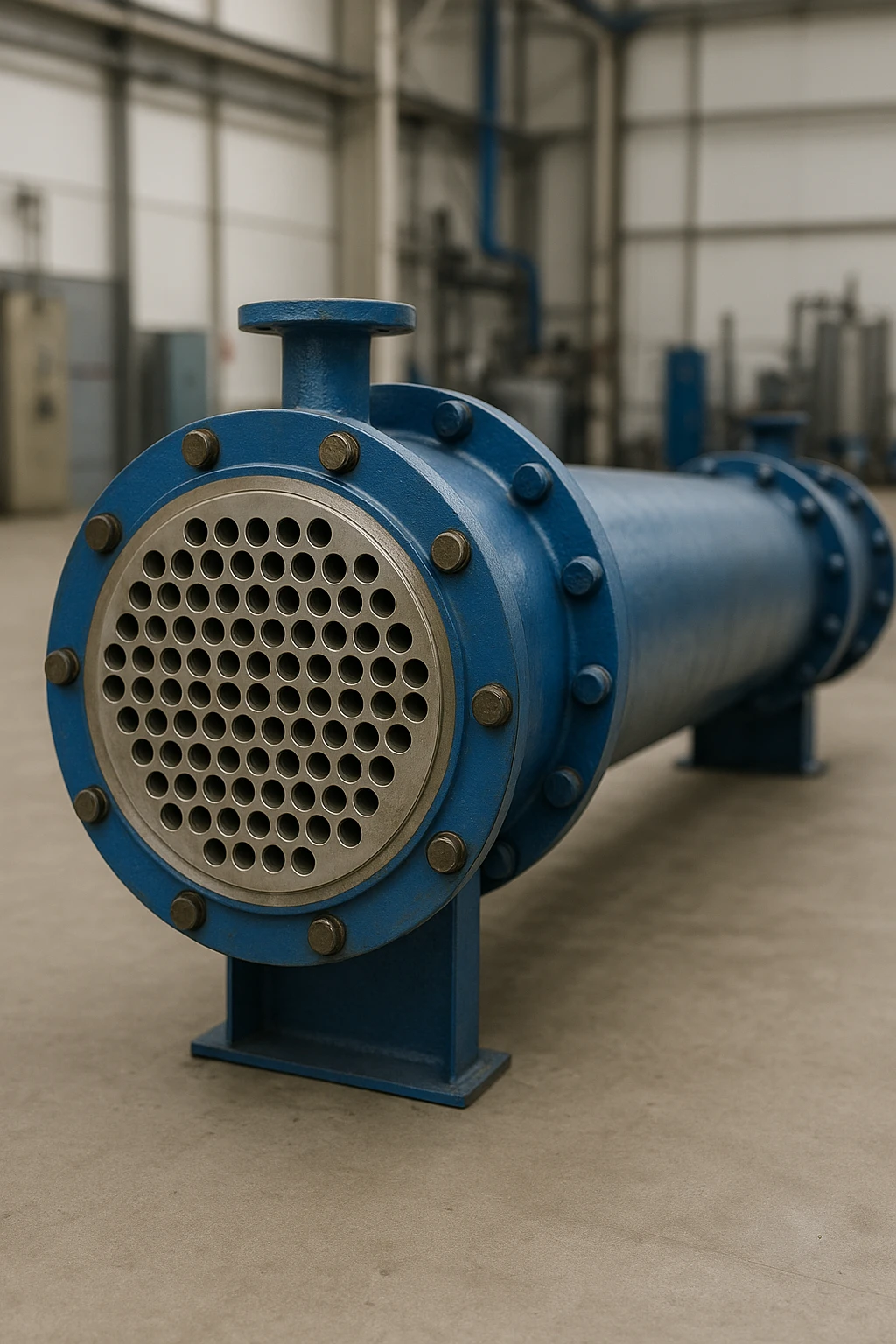

Основна конструкція складається з циліндричного кожуха, всередині якого проходить пучок труб. Один теплоносій рухається по трубах, інший — у міжтрубному просторі. Залежно від конструкції, можуть бути різні схеми руху рідин: прямоточна, зворотно-потокова, змішана.
Серед характерних особливостей:
- велика площа теплопередачі при відносно простій конструкції
- висока механічна міцність — витримує тиск до 40 бар і вище
- робота при температурах до 400–500 °C
- можливість очищення труб вручну або механічно
- довгий термін служби навіть в агресивних середовищах
Переваги кожухотрубних теплообмінників
Ці теплообмінники добре працюють у специфічних умовах, де інші типи можуть швидко вийти з ладу або вимагати надмірного обслуговування.
- Стійкість до забруднень: завдяки великому діаметру труб і простоті очищення, вони легко справляються з теплоносіями, які містять тверді частинки, осад або мають підвищену в’язкість.
- Можливість роботи з високим тиском: конструкція дозволяє безпечно експлуатувати при надлишковому тиску, що актуально для парових котлів, гідравлічних систем.
- Висока надійність у хімічних процесах: можлива робота з агресивними речовинами, якщо використовуються відповідні матеріали (титан, монель, нержавіюча сталь).
- Простота ремонту: заміна труб або зварювальних елементів не вимагає демонтажу всього теплообмінника.
Коли варто обирати кожухотрубний теплообмінник
Нижче перелік ситуацій, коли саме цей тип буде найоптимальнішим рішенням:
- Великі об’єми теплоносія: якщо обробляється велика кількість пари, води або технічної рідини, кожухотрубна модель справляється краще за пластинчасту.
- Складні умови експлуатації: високі температури, агресивні речовини, часті гідроудари — тут надійність трубної конструкції незамінна.
- Періодичне механічне очищення: наприклад, у харчовій, хімічній чи целюлозно-паперовій галузі.
- Промислові об’єкти з тривалим терміном служби: якщо потрібно мінімум сервісного втручання та довговічність понад 20 років.
- Системи, де важливий опір гідравлічному тиску: наприклад, теплообмінники для котелень, ТЕЦ, турбін.
Порівняння з іншими типами теплообмінників
Хоча кожухотрубний теплообмінник займає більше місця і має вищу металоємність, у ряді параметрів він суттєво виграє:
| Параметр | Кожухотрубний | Пластинчастий |
|---|---|---|
| Температурна стійкість | до 500 °C | до 200–250 °C |
| Можливість очищення | ручне, механічне | лише хімічне |
| Стійкість до твердих включень | висока | низька |
| Габарити | великі | компактні |
| Вартість обслуговування | нижча в довгостроковій перспективі | вища через часте промивання |
На що звернути увагу при виборі
Щоб вибрати оптимальний кожухотрубний теплообмінник, зверніть увагу на:
- Площа теплообміну — залежить від кількості і довжини труб.
- Матеріал труб і кожуха — має відповідати середовищу.
- Тип з’єднань — фланцеве, різьбове, зварне.
- Наявність внутрішніх перегородок — вони оптимізують теплообмін.
- Пропускна здатність — має відповідати витратам теплоносіїв у системі.
Рекомендується замовляти теплообмінник після теплотехнічного розрахунку фахівцем, особливо якщо йдеться про нестандартні умови експлуатації або складні середовища.
Кожухотрубні теплообмінники залишаються актуальними там, де потрібна потужність, міцність і тривала безаварійна експлуатація. І хоча вони поступаються в компактності пластинчастим аналогам, у складних умовах саме класична трубчаста конструкція демонструє найкращі результати.
